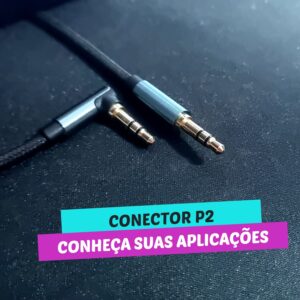

Os conectores P2, também conhecidos como conectores de 3,5 mm, são amplamente utilizados em dispositivos de áudio, especialmente em fones de ouvido e headsets. Eles são uma presença comum em smartphones, notebooks, tablets, e muitos outros dispositivos. Neste post, vamos explorar tudo o que você precisa saber sobre esses conectores, desde sua história até suas especificações e usos.

História do Conector P2

O conector P2 foi desenvolvido no final do século 19 e tem suas raízes no conector de 6,35 mm (conhecido como conector P10). Originalmente usado em centrais telefônicas, ele foi miniaturizado para 3,5 mm nos anos 50 para uso em rádios transistorizados e dispositivos portáteis. O formato tornou-se um padrão devido à sua versatilidade e facilidade de uso.

Especificações Técnicas

• Tamanho: 3,5 mm de diâmetro.
• Tipo de plugue: Tip, Ring, Sleeve (TRS) ou Tip, Ring, Ring, Sleeve (TRRS).



• • TS: Usado para conexões mono, como alguns instrumentos musicais e microfones.
  • TRS: Usado para conexões estéreo simples, como fones de ouvido básicos.
  • TRRS: Inclui um anel extra para suportar microfone e controle de linha, usado em headsets.
• Material: Geralmente feito de metal (latão ou cobre) e revestido com ouro, níquel ou cromo para evitar corrosão.



Estrutura do Conector

1. Tip (ponta): Conduz o canal de áudio esquerdo.
2. Ring (anel):
   • TRS: Conduz o canal de áudio direito.
   • TRRS: O primeiro anel conduz o canal de áudio direito, e o segundo anel pode conduzir o microfone.
3. Sleeve (manga): Serve como terra ou retorno comum.




Usos e Aplicações

Os conectores P2 são encontrados em uma variedade de dispositivos e têm diversas aplicações:

• Fones de Ouvido: A aplicação mais comum. Eles conectam fones de ouvido a smartphones, computadores e outros dispositivos de áudio.
• Microfones: Muitos microfones de lapela e headsets usam conectores TRRS para combinar áudio e microfone em um único plugue.
• Sistemas de Som: Utilizados em sistemas de som automotivos e residenciais para entrada e saída de áudio.
• Instrumentos Musicais: Alguns instrumentos eletrônicos, como teclados e guitarras, utilizam o conector P2 para saídas de áudio.

• Câmeras de Vídeo: Conectores P2 são usados em algumas câmeras digitais e filmadoras para saída de vídeo composto.
• Dispositivos Portáteis: Alguns dispositivos multimídia utilizam conectores P2 para transmitir vídeo para TVs ou monitores externos.
• Consoles de Jogos Portáteis: Consoles mais antigos, como o PlayStation Portable (PSP), usavam conectores P2 para saída de vídeo.

Vantagens e Desvantagens

Vantagens:

Compatibilidade Universal: Funciona com a maioria dos dispositivos de áudio.

• Facilidade de Uso: Simples de conectar e desconectar.
• Qualidade de Áudio: Pode transmitir áudio de alta qualidade.

Desvantagens:

• Durabilidade: Pode ser suscetível a falhas mecânicas devido ao uso constante.
• Interferência: Pode captar ruídos elétricos se não for blindado adequadamente.




O Futuro do Conector P2

Com o avanço das tecnologias sem fio, como Bluetooth, a popularidade do conector P2 está diminuindo em dispositivos modernos, especialmente em smartphones. No entanto, ele ainda mantém uma presença significativa em muitos setores devido à sua simplicidade e eficácia.

Embora menos comum que o uso para áudio, o conector P2 pode ser uma solução prática para transmitir sinais de vídeo em dispositivos compactos. Sua simplicidade e compatibilidade continuam a ser vantajosas em contextos específicos.
